Процесс сборки погрузчика является сложным и деликатным процессом, охватывающим сборку и наладку нескольких основных компонентов и систем. Чтобы понять структуру погрузчика, сначала необходимо иметь предварительное представление об его базовой конструкции.

Рабочее устройство погрузчика состоит из ковша, подвижной стрелы, коромысла, цилиндра опрокидывания ковша, цилиндра подвижной стрелы и так далее.

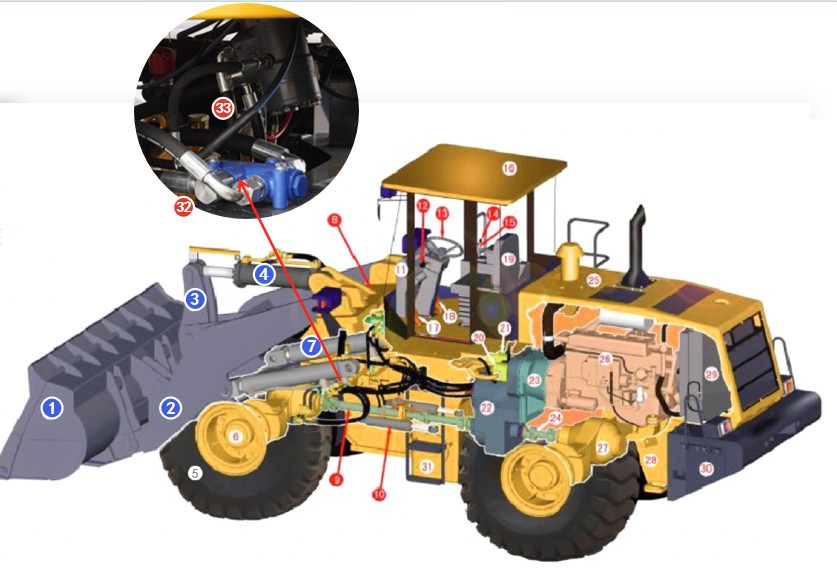

Вся рабочая конструкция шарнирно закреплена на раме. Ковш соединен с цилиндром ковша через соединительный рычаг и коромысло для загрузки и разгрузки материалов. Подвижная стрела соединена с рамой и цилиндром подвижной стрелы для подъема и опускания ковша. Ниже приведены примеры погрузчиков LUYU:

1.ковш 2.подвижная стрела (большая стрела) 3.коромысло (двойной рычаг или средняя стрела) 4.цилиндр опрокидывания5.шины 6.передний мост7.цилиндр подвижной стрелы8.передняя рама 9.передний карданный вал 10.рулевой цилиндр 11.приборная панель 12.рычаг переключения передач 13.рулевое колесо 14.рычаг цилиндра подвижной стрелы 15.продольный рычаг цилиндра опрокидывания 16.кабина 17.педаль тормоза 18.педаль газа 19.сиденье 20.рабочий насос 21.насос хода 22.трансмиссия 23.гидротрансформатор 24.задний карданный вал 25.капот 26.двигатель 27.задний мост 28.задняя рама 29.радиатор 30.противовес 31.гидравлический бак 32.приоритетный клапан 33.рулевой механизм

Поворот ковша и подъем/опускание стрелы осуществляются гидравлически.
